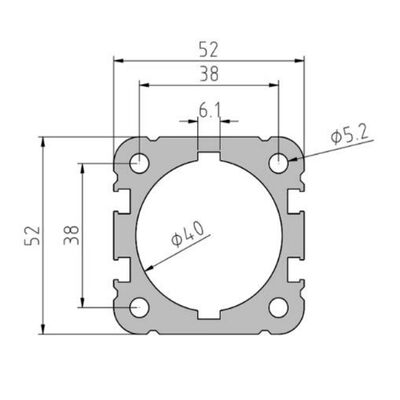

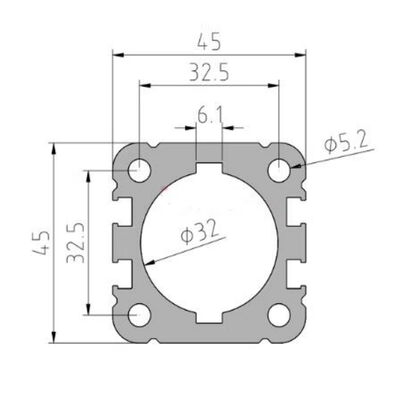

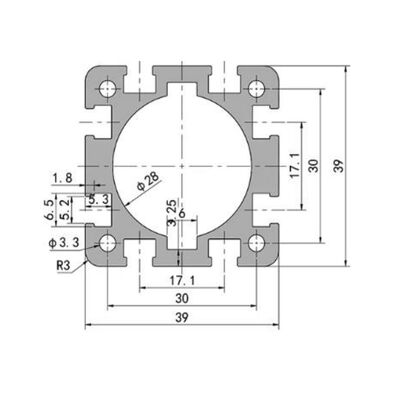

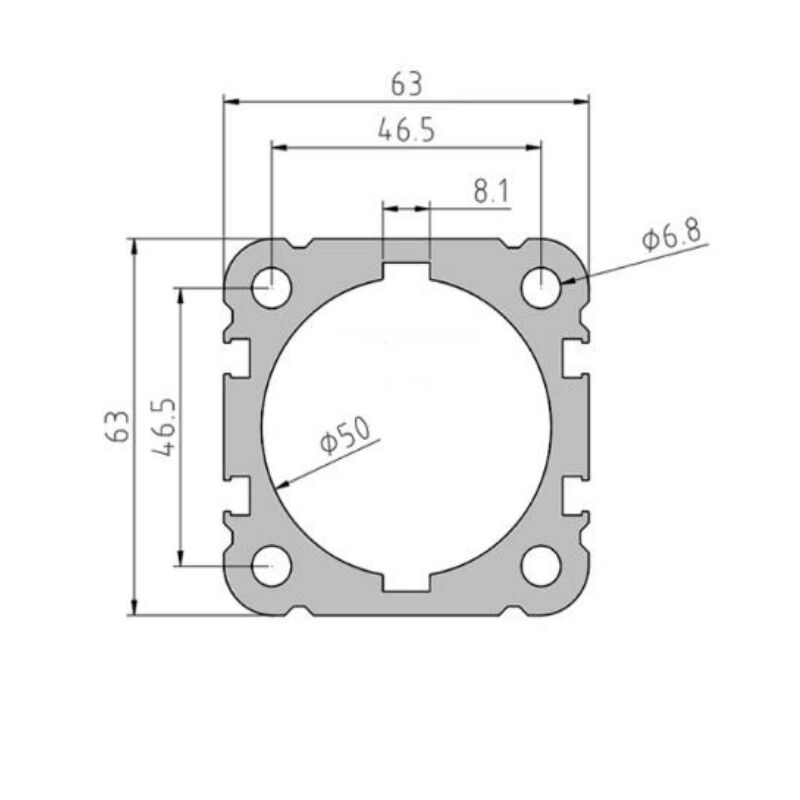

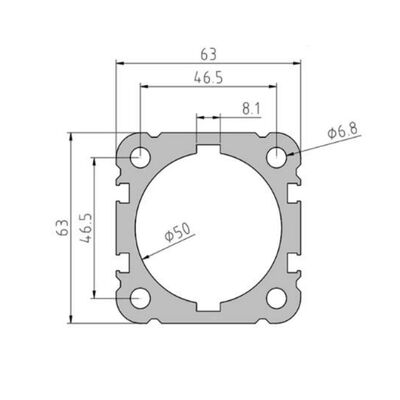

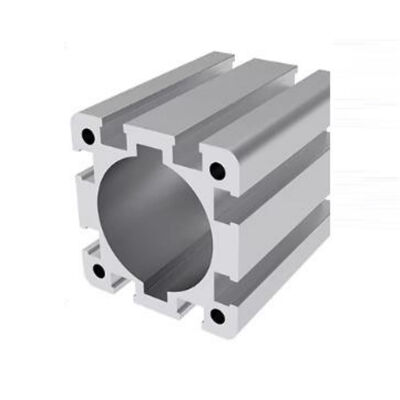

Obudowa z ekstruzji aluminium 6063 do cylindra serwoelektrycznego — niestandardowe profile aluminiowe wytłaczane, zaprojektowane do cylindrów elektrycznych i siłowników liniowych. Dostępne w stopach 6061, 6063 i 6082 z wykończeniem anodowanym lub malowanym proszkowo, a także pełna obróbka maszynowa OEM, w tym cięcie, wiercenie i gwintowanie. Skontaktuj się z nami w sprawie rozwiązań ram aluminiowych do modułów liniowych.
Obsługujemy niestandardowe wytłaczanie przekrojów poprzecznych na podstawie Twoich rysunków lub próbek. Dostępna jest pełna gama usług obróbki wtórnej: cięcie, wiercenie, gwintowanie, frezowanie i gratowanie. Wiele wykończeń powierzchni — anodowanie, piaskowanie i malowanie proszkowe — może być dostarczonych, aby spełnić Twoje wymagania dotyczące montażu i wyglądu.
Szeroko stosowany do obudów cylindrów elektrycznych, ram siłowników liniowych, sprzętu automatyki i przemysłowych modułów liniowych. Jako profesjonalny producent profili aluminiowych akceptujemy zamówienia OEM i ODM z rygorystyczną kontrolą tolerancji ISO. Prześlij nam swoje rysunki techniczne, aby otrzymać wycenę.
Specyfikacje produktu
| Przedmiot | Profil cylindra aluminiowego |
|---|
| Materiał | Stop aluminium serii 6000, taki jak 6005, 6061, 6063, 6082 itp. |
|---|
| Kształt profilu | Okrągły, profil pusty, owalny, rurowy, płaski, trójkątny, kwadratowy, prostokątny, prostokątny, pięciokątny, sześciokątny, siedmiokątny, ośmiokątny, trapezowy, rombowy, falisty, zakrzywiony, profil U, profil L, profil T, profil H i dowolny niestandardowy projekt. |
|---|
| Proces produkcji | Wytłaczanie aluminium, produkcja, anodowanie itp. Dostępna usługa aluminium typu "wszystko w jednym". |
|---|
| Produkcja | Obróbka maszynowa, CNC, cięcie, frezowanie, wykrawanie, toczenie, gwintowanie, fazowanie, laser, spawanie, gięcie, montaż itp. |
|---|
| Zastosowanie | Obudowa cylindra elektrycznego, rama siłownika liniowego, moduł liniowy, maszyny automatyki, sprzęt do ruchu przemysłowego, zespół stołu przesuwnego. |
|---|
| Certyfikat i norma | ISO9001:2008, SGS |
|---|
| Gwarancja | Kolor powierzchni pozostaje stabilny przez 10–20 lat użytkowania w pomieszczeniach. |
|---|
| Opakowanie | 1. Papier EP wewnątrz dla każdego profilu, następnie papier rzemieślniczy / folia termokurczliwa na zewnątrz
2. Papier EP wewnątrz dla każdego profilu, następnie papier kartonowy, następnie paleta
3. Drewniany karton |
|---|
| MOQ | 1000 kg. Więcej lub mniej jest akceptowalne, w zależności od rysunków, materiału i wymagań produkcyjnych. |
|---|
Cechy konstrukcyjne i specyfikacje
- Aluminiowa płyta górna i dolna z konstrukcją obudowy aluminiowej; nadaje się do transportu szynowego, nowej energii, sprzętu energetycznego, testów meteorologicznych, monitorowania morskiego i innych dziedzin zastosowań.
- Wytłaczana rama aluminiowa i panele aluminiowe odlewane ciśnieniowo sprawiają, że obudowa jest niezwykle odpowiednia do trudnych warunków, gdzie kluczowe są wodoodporność i rozpraszanie ciepła.
- Płytę PCB lub obudowę można zamontować, wsuwając ją poziomo w wewnętrzną rowkowaną ramę korpusu.
- Nadaje się do przyrządów pomiarowych, przemysłowych skrzynek sterowniczych, obudów kamer przemysłowych, zewnętrznych punktów dostępowych WiFi i zewnętrznych bram IoT.
Kluczowe zalety
- Niska waga przy wysokiej sztywności konstrukcyjnej, zmniejszająca obciążenie systemu ruchu liniowego.
- Dobra odporność na korozję po anodowaniu lub malowaniu proszkowym dla długiej żywotności.
- Precyzyjne wytłaczanie i obróbka maszynowa dla stabilnego montażu cylindrów elektrycznych.
- Niestandardowy projekt przekroju poprzecznego pasujący do wewnętrznej struktury siłownika liniowego.
- Wiele usług obróbki wtórnej dostarczających części gotowych do montażu.
- Rygorystyczna kontrola tolerancji wymiarowych gwarantująca stałą jakość partii.
- Elastyczne MOQ wspierające zarówno próby prototypowe, jak i produkcję masową.
- Profesjonalny producent profili aluminiowych z pełnym łańcuchem produkcyjnym.
Aplikacje
Obudowa cylindra elektrycznego, rama siłownika liniowego, moduł liniowy, maszyny automatyki, sprzęt do ruchu przemysłowego i zespół stołu przesuwnego.
Podstawowe dane techniczne
1) Skład chemiczny
| Stop | Si | Fe | Cu | Mn | Mg | Cr | Zn | Ti | Zanieczyszczenie | Al |
|---|
| 6063 | 0.2–0.6 | 0.35 | 0.1 | 0.1 | 0.45–0.9 | 0.1 | 0.1 | 0.1 | 0.15 | Reszta |
| 6061 | 0.4–0.8 | 0.7 | 0.15–0.4 | 0.15 | 0.8–1.2 | 0.04–0.35 | 0.25 | 0.15 | 0.15 | Reszta |
| 6060 | 0.3–0.6 | 0.1–0.3 | 0.1 | 0.1 | 0.35–0.6 | — | 0.15 | 0.1 | 0.15 | Reszta |
| 6005 | 0.6–0.9 | 0.35 | 0.1 | 0.1 | 0.40–0.6 | 0.1 | 0.1 | 0.1 | 0.15 | Reszta |
2) Właściwości mechaniczne
| Stop | Hartowanie | Wytrzymałość na rozciąganie | Granica plastyczności | Wydłużenie |
|---|
| 6063 | T5 | ≥ 160 MPa | ≥ 110 MPa | ≥ 8% |
| 6063 | T6 | ≥ 205 MPa | ≥ 180 MPa | ≥ 8% |
| 6061 | T6 | ≥ 265 MPa | ≥ 245 MPa | ≥ 8% |
Wsparcie techniczne
- W oparciu o wymagania klienta pomagamy w projektowaniu wyglądu profili wytłaczanych, dostarczamy rysunki CAD i modele 3D do potwierdzenia, wykonujemy niestandardowe formy i wytłaczamy profile aluminiowe spełniające wymagania klienta.
- Dla klientów posiadających zdolności projektowe, nasz profesjonalny zespół R&D analizuje i optymalizuje projekt na podstawie rysunków klienta i naszego doświadczenia w obróbce wytłaczanej, wykorzystując najbardziej rozsądny projekt w celu zmniejszenia kosztów produkcji i poprawy wydajności produktu.
- Nasza firma przyjmuje model obsługi i produkcji "wszystko w jednym", obejmujący projektowanie produktu, niestandardowe formy, topienie i odlewanie prętów aluminiowych, wytłaczanie profili, precyzyjną obróbkę maszynową i obróbkę powierzchni. Skutecznie kontrolujemy skład stopu surowców i utrzymujemy dokładność produktu przez cały proces produkcji, dostarczając produkty wysokiej jakości.
Wyposażenie fabryczne
Wytłaczanie
Wyposażona w 44 linie do wytłaczania aluminium, MetalPlus jest w stanie produkować profile aluminiowe komercyjne i przemysłowe różnych standardów o maksymalnej średnicy zewnętrznej 350 mm.
MetalPlus posiada 44 linie do wytłaczania profili aluminiowych wyposażone w systemy sterowania PLC i precyzyjne formy. Największa wytłaczarka w fabryce to jednostka 6800-tonowa, używana do produkcji profili przemysłowych o różnych kształtach o maksymalnej średnicy 600 mm. Pozwala to na zaspokojenie różnych wymagań naszych klientów. Niektóre z produktów aluminiowych produkowanych przez MetalPlus to radiatory, łopatki wentylatorów przemysłowych, obudowy silników, ramy ogniw słonecznych, drzwi i okna.
MetalPlus może produkować niestandardowe formy zgodnie z wymaganiami klienta. Posiadamy umiejętności i doświadczenie w produkcji profili aluminiowych o skomplikowanych strukturach. Nasz własny zespół R&D zapewnia rozsądne sugestie, dzięki czemu klienci mogą tworzyć lepsze produkty po przystępnych cenach.
Anodowanie
Anodowanie to proces, w którym warstwa tlenku aluminium jest tworzona na powierzchni produktów ze stopów aluminium, gdy są one umieszczone w roztworze elektrolitu i zastosowany jest prąd elektryczny. Profile aluminiowe oksydowane charakteryzują się zwiększoną odpornością na korozję, dzięki czemu powierzchnia jest odporna na różne warunki atmosferyczne. Tlenek aluminium zwiększa również twardość i odporność na ścieranie produktu. MetalPlus posiada 6 linii produkcyjnych do anodowania. Profile przetwarzane na naszych liniach do anodowania charakteryzują się jednolitym grubością filmu oksydacyjnego i kolorem dla pięknego wyglądu. Profile oksydowane są dostępne w różnych opcjach kolorystycznych, w tym srebrnym, czarnym, złotym, szampańskim i imitującym stal; inne kolory mogą być wykonane na zamówienie.
Wszystkie produkty anodowane są sprawdzane przez wysoko wyszkolonych profesjonalnych inspektorów. Wadliwe produkty, których nie można przetworzyć, są bezpośrednio złomowane. Produkty o nierównym kolorze są odbarwiane i ponownie anodowane, dopóki nie spełnią wymagań, zapewniając brak różnic w kolorze między poszczególnymi partiami.
Malowanie
Nasza fabryka jest wyposażona w 4 linie do malowania proszkowego, wszystkie wykorzystujące wysokiej jakości dysze natryskowe firmy Gema Switzerland. MetalPlus używa tylko bezpiecznych i przyjaznych dla środowiska farb o silnej sile przyczepności i trwałym zachowaniu koloru.
Obróbka maszynowa CNC
MetalPlus jest wyposażony w bardzo zaawansowane zestawy sprzętu do obróbki maszynowej. Wszystkie procesy precyzyjnej obróbki maszynowej są wykonywane przez techników z bogatym doświadczeniem branżowym. Rygorystyczne normy przemysłowe są stosowane podczas produkcji w celu zapewnienia precyzji precyzyjnej obróbki maszynowej i jakości produktu.
- MetalPlus posiada 12 centrów obróbczych PRATIC do frezowania, wiercenia lub gwintowania profili pod różnymi kątami. Są one szczególnie odpowiednie dla długich profili do 6 metrów i mogą obrabiać skomplikowane profile w najprostszy sposób.
- MetalPlus posiada w pełni automatyczne maszyny do cięcia firmy Wegoma, które wykonują precyzyjne cięcie z automatycznym i ciągłym podawaniem materiału, charakteryzując się niskim kosztem pracy i wysoką wydajnością produkcji. W rezultacie nasza cena cięcia jest znacznie niższa niż w innych przedsiębiorstwach w branży.
- Posiadamy 30 maszyn do wykrawania o nacisku wykrawania od 50 do 100 ton, odpowiednich dla stosunkowo grubych profili powyżej 5 mm. Istnieje również 10 maszyn do gięcia / gięcia rozciągającego, które zginają profile do łuków lub pod różnymi kątami z bardzo precyzyjnymi kątami obróbki maszynowej. Fabryka jest również wyposażona w 10 frezarek do obróbki różnych płaszczyzn, faz lub rowków, spełniając różne wymagania klientów dotyczące obróbki maszynowej.
Pakowanie i wysyłka
Gotowe produkty są pakowane ręcznie i gotowe do wysyłki. MetalPlus stosuje rygorystyczne procedury zarządzania magazynem: magazyn gotowych produktów jest podzielony na sekcje do przechowywania określonych produktów, wszystkie transakcje wejścia i wyjścia są rejestrowane, a każdy produkt jest sprawdzany przed dostawą.
Certyfikaty
Historia firmy
- 2004 — Uznana marka rynku materiałów budowlanych
- 2006 — Certyfikat zwolnienia produktu z inspekcji nadzoru jakości i ISO9001
- 2009 — Firma zaawansowana; Certyfikat Jiangsu Famous Brand; Certyfikat produktu godnego zaufania jakości w prowincji Jiangsu
- 2012 — Nawiązano relacje biznesowe z Panasonic i LG
- 2015 — Został innowacyjnym producentem i partnerem dostawczym dla niemieckich klientów
- 2017 — Opracowano nowe produkty grzejników listwowych
- 2019 — Współpraca z największymi światowymi producentami grzejników, dostarczanie aluminiowych obudów i zdobycie silnej reputacji
- 2023 — Rozszerzenie zagranicznej sieci dystrybutorów dla obopólnych korzyści
Referencje projektów
Stadion Soccer City w Johannesburgu jest jednym z głównych projektów w RPA. Stadion o pojemności 94 000 miejsc jest największym stadionem w Afryce. Mamy zaszczyt uczestniczyć w budowie projektu jako główny dostawca aluminium. Stadion Soccer City zdobył jednogłośne pochwały po jego zbudowaniu.
Lobster Trailers to skandynawski gigant przyczep, z którym jesteśmy dumni ze współpracy. Nasz profesjonalny zespół R&D analizuje i ulepsza projekty Lobster, a następnie przetwarza je za pomocą naszego doskonałego sprzętu produkcyjnego i wykwintnej technologii. Minimalizujemy koszty produkcji i poprawiamy wydajność produktu dzięki naszemu doświadczeniu w optymalizacji.
Cieszymy się, że nasz lokalny klient Dadn wygrał przetarg na projekt szkolny i dostarczyliśmy aluminiowe nogi do ich szkolnych biurek. Dzięki naszemu silnemu projektowi i dojrzałym technikom pomagamy większej liczbie klientów wygrywać przetargi.
Profesjonalny zespół R&D MetalPlus pomógł naszemu kanadyjskiemu klientowi SmartLux w projektowaniu obudowy grzejnika. Następnie wykonaliśmy niestandardowe formy, wytłoczyliśmy profile, zorganizowaliśmy obróbkę wykończeniową, pomalowaliśmy proszkowo grzejniki i zainstalowaliśmy produkty, tworząc dla naszego klienta lepsze produkty.
Udostępnij swoje rysunki lub próbki, a my zapewnimy profesjonalne wsparcie techniczne i konkurencyjną wycenę dla wytłaczania aluminium do cylindrów elektrycznych.
